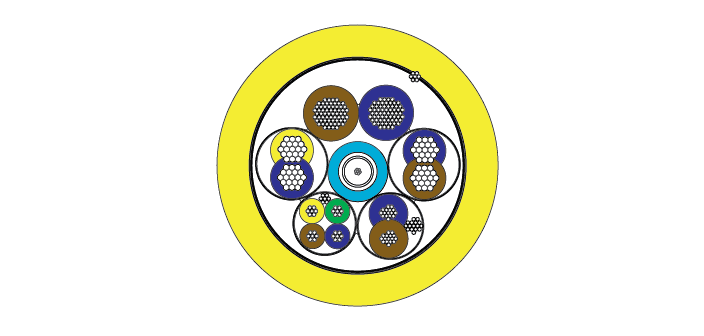

结构特征
同轴：75Ω阻抗
导体：2.00毫米²裸铜导体，采用PE绝缘
屏蔽双绞线:0.50毫米²裸铜导体与PE绝缘。2导体扭曲
连同一根镀锡铜丝及铝箔/聚酯箔(各1片)
屏蔽扭曲的四。0.22毫米²裸铜导体与PE绝缘。4导体扭曲
连同一根镀锡铜丝及铝箔/聚酯箔(各1片)
双绞线:1.34毫米²裸铜导体与PE绝缘
绞线2根(每根2根)
填充料:电缆内填充填充料
屏蔽:铝箔/聚酯箔和镀锡铜丝排流，覆盖率100%
外护套:聚氨酯护套。颜色黄
力学特性
直径:14.50 mm±0.40 mm
航空重量:255公斤/公里nom
海水重量:86公斤/公里nom
最小弯曲半径，静态:150mm
最小弯曲半径，动态:215毫米
深度等级:5000米
电特性
0.50毫米²,²2.00毫米和1.34毫米²导体工作电压：600 V
0.22毫米²导体工作电压：24 V
导体电阻:≤135Ω/公里
≤10.0Ω/公里2.00毫米²导体
≤41.0Ω/公里0.50毫米²导体
≤96.2Ω/公里0.22毫米²导体
≤15.3Ω/公里1.34毫米²导体
绝缘电阻:≥5000 MΩ×公里,2.00毫米²导体和1.34毫米²导体
≥10000 MΩ×km²导体为0.50毫米和0.22毫米²导体
电容:59 pF/m用于同轴电缆
80 pF / m²0.50毫米和1.34毫米²
65 pF / m²四0.22毫米
衰减:3.79 dB/100 m在5 MHz的同轴电缆
5.32 dB/100 m, 10 MHz，用于同轴电缆
67.11 dB/100 m at 1000mhz用于同轴电缆
