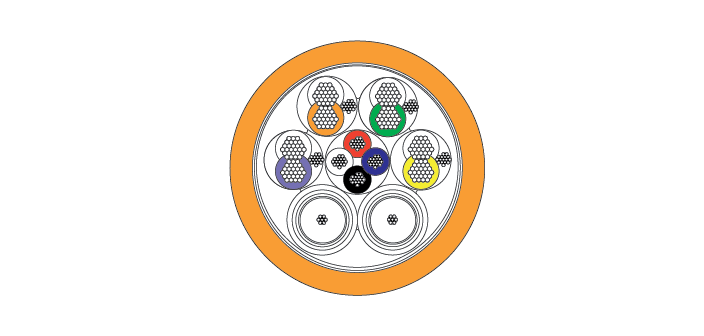

结构特征
同轴：75Ω阻抗
4对双绞线:0.50毫米²裸铜导体，采用PE绝缘
屏蔽双绞线:1.34毫米²裸铜导体，采用PE绝缘
连同一根镀锡铜丝及铝箔/聚酯箔(各4片)
填充料:电缆内填充填充料
外护套:聚氨酯护套，橙色
力学特性
直径:14.80 mm±0.20 mm
空气重量:340公斤/公里每边长
海水重量:165公斤/公里nom
最小弯曲半径，静态:170毫米
最小弯曲半径，动态:225毫米
深度等级:5000米
电学特性
工作电压:600V
测试电压:1500 V直流1分钟。同轴电缆
3000 V直流²1分钟0.50毫米和1.34毫米²导体
导体电阻:≤89.5Ω/公里哄
≤41.0Ω/公里0.50毫米²导体
≤15.3Ω/公里1.34毫米²导体
绝缘电阻:≥5000 MΩ×公里
电容:同轴56 pF/m
50 pF / m²四为0.50毫米
1.34毫米190 pF / m²
在1 - 10 MHz阻抗:37±5Ω1.34毫米²
衰减:3.00 dB/100 m在5 MHz的同轴电缆
4.30 dB/100 m, 10 MHz，用于同轴电缆
44.3 dB/100 m at 1000mhz用于同轴电缆
7分贝/100米在1兆赫为双绞线
17.5 dB/100 m, 10mhz，用于双绞线
